Как самому сделать прицеп к легковому автомобилю

С помощью нашей статьи вы сможете самостоятельно изготовить прицеп для легкового автомобиля: чертежи, необходимые инструменты и пошаговая инструкция. Особенности изготовления прицепа. Разновидности прицепов к автомобилям в зависимости от технических характеристик и грузоподъемности оборудования.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Фаркопы для автомобилей

Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп. Тягово-сцепное устройство (ТСУ) для авто состоит из частей:

• шарнира с крюком;
• силовой балки;
• розетки для подсоединения проводов.

Промышленностью выпускаются фаркопы различной конструкции, есть ТСУ, в которых крюк приваривается к балке сваркой, и вместе с шарниром он представляет собой единую, монолитную конструкцию. Но чаще производятся шарниры со съемным крюком, и этот вариант устройства имеет преимущество – в случае повреждения сцепного соединения или износа шара соединительную муфту всегда можно заменить.

Также существуют ТСУ, где шар с крюка может сниматься, и его можно менять отдельно. Многие фаркопы оснащены предохранительным устройством, препятствующим полной потери соединения авто с прицепом, оно необходимо для подстраховки.

Свидетельство о регистрации транспортного средства, или СТС, это один из документов, которые должен иметь при себе владелец автомобиля или мотоцикла. Читать подробнее

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

• Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
• Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

• Прицеп относится к самостоятельным средствам транспорта и связывается с любым автомобилем с помощью сцепного приспособления иди дышла. Распространенной системой является «крюк-петля». При такой системе вес перевозимого груза через раму прицепа, которая является несущей, и колеса передается на дорогу. Сцепка автомобиля с повозкой используется только для создания тяги.
• На полуприцепах применяют устройства со специальным седельным тягачом, который работает с помощью сцепного шкворня. Груз передает свой вес на прицепную несущую раму, затем распределяется между колесами авто и самого прицепа. В этом случае сцепка применяется не только для создания тягового усилия, но и для перераспределения нагрузки. Чтобы во время простоя повозка полуприцепа не опрокидывалась, ее снабжают откидными упорными стойками. Полуприцеп не может передвигаться без сцепки с автомобилем.
• Роспуск представляет собой одновременно прицеп и полуприцеп и применяется для транспортировки длинных грузов в составе сформированного для этих целей автомобильного поезда. В этом случае тяжесть груза передается на ложементы специального назначения, которые воспринимают нагрузку в передней части на конники тягача. Задняя часть груза давит на конники роспуска. Груз действует частично на авто и частично на раму роспуска и его колеса. Чтобы правильно распределить вес на роспуске, предусмотрено дышло переменной длины.

Требования к транспортировочным устройствам

Человеку, который самостоятельно желает изготовить транспортную повозку для передвижения грузов, следует изучить требования, предъявляемые к автомобильным прицепам. Эти нормы содержатся в ГОСТ 37 .−1980, который называется «Прицепы к легковым автомобилям». Выборка из этих требований включает следующие положения:

• вес прицепа не должен быть больше 1,8 тонны и половины веса главного автомобиля;
• статическая нагрузка на шаровой шарнир в его центральной части должна быть в пределах 25−100 КГС (килограмм-сил);
• полная длина повозки не должна быть более 8 метров, ширина — не превышать 2 м 30 см, а высота делается в пределах трех метров;
• прицеп не должен иметь дорожный просвет менее этой характеристики у двигающего его автомобиля;
• для автоприцепа применяется одна ось, но допускается использование двух параллельных, на расстоянии не далее метра одна от другой;
• тяговое устройство и сцепка дублируются двумя глухо закрепленными кусками цепи или троса для страховки сцепления при поломке шарнира;
• чтобы зафиксировать остановку полуприцепа, в комплекте должны быть противооткатные башмаки в количестве двух штук, их также можно сделать своими руками, а можно купить готовые, заводского изготовления;
• если детали кузова располагаются ниже перевозимого груза, а он представляет опасность загрязнения проходящего транспорта, то ставят брызговики или крылья;
• сцепка и тяговое приспособление обязательно должны быть изготовлены в заводских условиях, и подтверждается это специальным сертификатом;
• должны быть крепления для таблички с номером;
• чтобы иметь возможность использовать бортовую сеть машины, предусматривается электрический кабель с присоединенной вилкой и присутствует схема электрического оборудования в том виде, как ее определяет ГОСТ 9209–1976 .

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

• колеса и рессоры от старого авто, разобранного на запчасти;
• куски листового железа;
• швеллер или уголок;
• различный крепеж (гайки, болты);
• куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Прицеп для легкового автомобиля своими руками: составление чертежа

Когда собран весь необходимый материал, можно приступать к составлению чертежа. Самому расчертить на бумаге эскиз будущего изделия не слишком просто, поэтому для облегчения задачи можно за основу взять готовый чертеж из интернета, по ходу создания конструкции внести в него свои корректировки. Еще автовладельцу следует помнить, что самоделку придется регистрировать в ГИБДД, и важно отметить, что сцепное устройство может здесь применяться только заводского изготовления.

Например, образцом будущего автоприцепа может послужить чертеж АП «Жигули», если сам автомобиль по свои габаритам и грузоподъемности схож с этой моделью авто. Любой автомобильный прицеп состоит из следующих основных частей:

• кузова;
• рамы;
• дышла;
• сцепного устройства.

В любом случае рама должна быть жесткой, поэтому она изготавливается из прочной стали. Как правило, кузов изготавливается тоже из черного металла, но он также бывает алюминиевым или деревянным.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

5. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
6. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
7. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
8. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
9. Тормоза.
10. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
11. Тент или материал для него (баннерная ткань, брезент и т.д.).
12. Крепежные приспособления (уголки, кронштейны, и т.д.).
13. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
14. Сварочный аппарат.
15. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

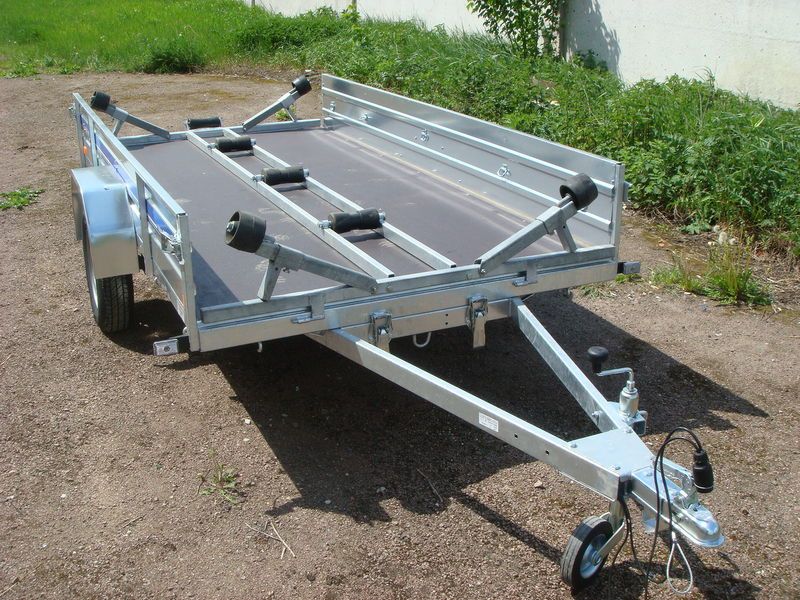

 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Сборка автоприцепа своими руками

Составив чертеж, в первую очередь самодельщики приступают к изготовлению рамы. Для ее сборки очень часто применяется стальной швеллер, чтобы металл хорошо выдерживал нагрузки, сечение его должно быть не меньше 25х50 мм. Также каркас нередко изготавливают из металлической трубы, но со швеллером работать удобнее.

Металлопрокат сначала нарезают по размерам, указанным в чертеже, затем отрезки швеллерного профиля между собой сваривают. После сварки основного корпуса остов следует усилить дополнительными ребрами жесткости, иначе конструкция будет ненадежной.

Если планируется создать прицеп на рессорах, к раме следует приварить кронштейны. Рессоры будут крепиться к рамному основанию болтами и гайками, а ось с рессорами соединяться с помощью стремянок. Кронштейны приваривают с небольшим смещением к задней части конструкции, так обеспечивается наибольшая устойчивость самодельного прицепа.

Дальше к каркасу следует приварить дышло, а на его конце смонтировать прицепное устройство. Если узел соединения прицепа с авто сделать слишком длинным, управлять автоприцепом будет не слишком удобно, особенно сложно будет совершать маневры задним ходом. Приваривать дышло необходимо строго по центру, иначе прицеп будет уводить в сторону. Еще для одноосной конструкции необходимо распределить вес так, чтобы основная нагрузка пустого АП приходилась приблизительно на центр. Если «задок» тележки будет тяжелее, возрастет усилие на сцепное устройство, и оно будет находиться в постоянном напряжении.

Дальше следует заняться кузовом, проще всего его сделать из фанеры или дерева. Фанерный пол к основанию прикручивают болтами и гайками, борта лучше сделать из более прочного материала – дерева или листового железа. Также не будет лишним обить пол листами железа, фанера может быстро исцарапаться и прийти в негодность.

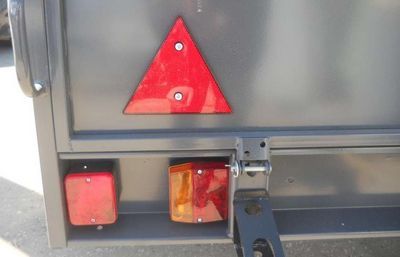

Но на этом сборка прицепа не заканчивается, еще необходимо установить задние фонари, подсоединить проводку. Двухосные автоприцепы нередко оснащаются тормозами, тормозная система делает управление транспортным средством проще. Особенно актуальна установка тормозов на прицеп для перевозки тяжелых грузов, весом более 1400 кг.

Особенности самодельного прицепа

Решение сделать что-то своими руками обычно обусловлено несколькими нюансами:

• нет денег на покупку заводского изделия;
• есть собственные оригинальные идеи, которые хочется реализовать;
• попытка эксперимента и проверка собственных сил;
• отсутствие у производителей того, что нужно вам.

Но все же основная причина — это попытка сэкономить. В случае с автоприцепами я не могу сказать, что на рынке ограниченный ассортимент. Имея время и деньги, можно найти или заказать по индивидуальному проекту буквально любой вид конструкции.

Какой тюнинг УАЗ Патриот можно сделать своими руками Рубрика: Тюнинг

Если у вас не возникает сложностей с тем, как сварить несколько металлических элементов и как сделать дышло или тент, тогда есть все шансы собрать автоприцеп своими руками. Но у меня есть несколько замечаний на этот счет. Советую их почитать прежде чем брать чертежи и начинать собирать конструкцию у себя в гараже.

Теперь переходим к реальным фактам касательно самодельных автоприцепов.

• Все легковые прицепы обязаны соответствовать строгим нормам. Потому изготовление своими руками ограничивается довольно жесткими рамками;
• Каждый узел должен проходить проверку на соответствие;
• Согласно действующим законам, почти все элементы автоприцепы при самостоятельной сборке обязаны быть заводскими и иметь соответствующие документы о происхождении и подлинности;
• По факту экономия на самодельных прицепах — это самообман, поскольку почти все придется покупать в магазинах;
• Вам не удастся сделать конструкцию из мусора, скопившегося в гараже;
• Дополнительной сложностью таких автоприцепов является их регистрация. О ней поговорим отдельно.

Но почему в стране действуют такие жесткие законы и нормы? Неужели правительство просто хочет лишить людей возможности делать что-то своими руками, заставляя покупать только заводские устройства?

Нет. Дело в другом. Основная масса самоделок характеризовались раньше, до вступления в силу таких ограничений, крайне низкой надежностью. Их собирали из чего попало, в результате чего подобные машины с прицепными конструкциями на колесах создавали реальную угрозу на дорогах, провоцировали аварии и ДТП. Нередко и со смертельным исходом.

Подогрев зеркал своими руками: альтернативный вариант для лентяев Рубрика: Тюнинг

В связи с этим было принято решение не о запрете на самодельные устройства, а о жестких требованиях к ним. Как по мне, это логично и очень правильно. Безопасность на дороге должна быть превыше любой экономии.

Давайте реально смотреть на вещи. Сегодня есть ряд производителей, которые официально производят и реализуют прицепы на российском рынке. Сопоставьте их цену со стоимостью отдельных узлов и агрегатов, которые вам понадобятся для сборки. Особой экономии вы не ощутите. Добавьте сюда такой момент как регистрация самодельного транспортного средства, и получите дополнительную головную боль.

Нет, я вовсе не отговариваю вас пытаться собирать автоприцепы самостоятельно. Есть и готовые чертежи, фото и видео руководства, по которым можно создать нечто необычное и качественное. Если вопрос только в желании реализовать свои задумки, то ничего плохого в изготовлении соответствующего всем нормам самодельного автоприцепа я не вижу.

Но если вы просто хотите сэкономить, у вас это вряд ли получится. И это факт. Потому я придерживаюсь идеи покупки автоприцепов заводского типа с рессорами, прошедшими все испытания, с конструкцией в соответствии с требованиями и прочими элементами, в надежности и безопасности которых я не буду сомневаться.

Сборка включает несколько основных этапов:

• изготовление рамы, которая обеспечит прочность и надежность всей конструкции;
• создание соединительного узла, то есть элемента, соединяющего прицеп с автомобилем;
• сборка соединительной муфты для крепления прицепа к машине (фиксируется болтами или сваркой);
• изготовление оси транспортного средства;
• домкраты стабилизации — это не обязательные элементы, но улучшающие поведение конструкции на дороге;
• создание днища и изготовление бортов;
• выполнение электропроводки и подключение осветительных приборов.

Четко выполняя работу шаг за шагом, можно добиться отличных результатов и даже превзойти некоторые заводские решения.
